风机产品

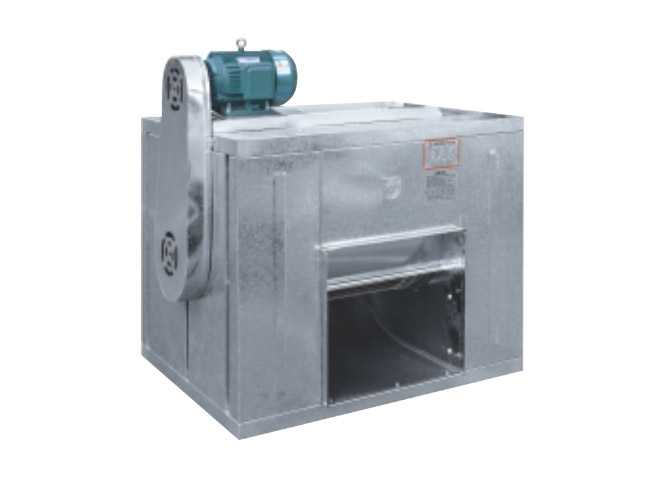

KTAF系列双进风离心式排风柜

产品特点

◯ 风流量大
在同等功率的风机下，每小时排出空气最大;
◯ 风压高
排气或送风的距离很长，最适用于连接风管;
◯ 噪音低
由于风叶是多翼式，同时又是皮带转动，加上柜体式全封密式从而大大降低了噪音量。

全国客户服务热线：0769-88813580

订购咨询
产品描述
双进风离心式风机机箱体由框架、面板、消声(隔音材料组成)。框架采用铝合金型材或镀锌钢板滚压成型，面板中间层填有聚氨酯发泡、玻璃纤维等，具有良好的消声和隔音性能。表面经过喷涂处理，外表美观，根据安装 位置不同，可分为A型电机外置和B型电机内置两种，电机外置式为消防通风用，电机内置式为普通通风用。

产品特点

◯ 风流量大
在同等功率的风机下，每小时排出空气最大;
◯ 风压高
排气或送风的距离很长，最适用于连接风管;
◯ 噪音低
由于风叶是多翼式，同时又是皮带转动，加上柜体式全封密式从而大大降低了噪音量。

应用范围

厨房油烟、大型娱乐中心、大厦地下停车场、公共场所等;玩具、五金、机械、纺织、制衣、冶金等工厂;医院、候车室、洗衣房、学校;办公室、无尘净化室等。


类别
规格
单位		 马达 电流 电压 转速 轴 皮带轮 风速 风压 风量 噪音(dB)
KW HP A V R/min IN IN IN M/s FPM MM Pa M3/H CFM 普通型 静音型
Φ9"x9" 0.37 0.5 1.08 380 695 1" 3.5B2 7B2 7 1378 10 98 1910 1127 <63 <45
Φ9"x9" 0.55 0.75 1.5 380 810 1" 3.5B2 6B2 8.1 1594 13 129 2190 1297 <63 <46
Φ10"×10" 0.55 0.75 1.5 380 695 1" 3.5B2 7B2 8.6 1693 13.2 130 2820 1669 <63 <45
Φ10"×10" 0.75 1 2 380 810 1" 3.5B2 6B2 9.5 1870 18 174 3130 1853 <65 <47
Φ12"×12” 1.1 1.5 2.7 380 700 1" 3.5B2 7B2 10.6 2084 19 183 4800 2840 <65 <48
Φ12"x12" 1.5 2 3.7 380 817 1" 3.5B2 6B2 13.4 2441 26 250 5580 3302 <65 <49
Φ15"×15" 1.5 2 3.7 380 700 1" 3.5B2 7B2 11.5 2264 23 227 7060 4177 <65 <49
Φ15"x15" 2.2 3 5 380 811 1" 4B2 7B2 13.4 2638 37 357 8220 4865 <68 <51
Φ18"×18" 3 4 6.8 380 668 1(3/16)" 4B2 8.5B2 14.2 2795 34 332 12730 7530 <68 <52
Φ18"×18" 4 5.5 8.8 380 720 1(3/16)" 4B2 8B2 16.9 3327 36 352 14910 8820 <70 <54
Φ20"x20" 4 5.5 8.8 380 640 1(1/2)" 4B3 9B3 15.3 3012 43 423 18130 10727 <70 <55
Φ20"x20" 5.5 7.5 11.6 380 720 1(1/2)" 4.5B3 9B3 16.3 3209 47 461 19370 11463 <70 <55
Φ22"x22" 5.5 7.5 11.6 380 589 1(1/2)" 4.5B3 11B3 15.5 3051 42 420 22170 13117 <72 <55
Φ22"x22" 7.5 10 15.4 380 657 1(1/2)" 4.5B3 10B3 17.7 3484 55 542 25330 14990 <72 <56
Φ25"x25" 5.5 7.5 11.6 380 523 1(1/2)" 4B3 11B3 14.1 2776 54 540 26170 15484 <72 <55
Φ25"x25" 7.5 10 15.4 380 608 1(1/2)" 5B3 12B3 15.9 3130 60 589 29380 17382 <75 <56
Φ25"x25" 11 15 22.6 380 664 1(1/2)" 5B4 11B4 17.1 3366 63 613 31660 18731 <75 <57
Φ27.5"x27.5" 7.5 10 15.4 380 521 2" 5B4 14B4 16.2 3189 59 582 35420 20959 <75 <58
Φ27.5"x27.5" 11 15 22.6 380 574 2" 5.5B4 14B4 20.3 3996 68 664 44480 26320 <75 <60
Φ27.5"x27.5" 15 20 30.3 380 617 2" 5.5B4 13B4 21.8 4291 70 690 47830 28303 <81 <63
Φ30"x30" 11 15 22.6 380 520 2" 5B4 14B4 17 3346 66 643 46040 27241 <80 <60
Φ30"x30" 15 20 30.3 380 575 2" 5.5B4 14B4 19.4 3819 74 725 52560 31103 <85 <61
Φ30"x30 18.5 25 35.9 380 620 2" 5.5B4 13B4 20 3937 86 843 54860  32292 <85 <66
Φ30"x36" 15 20 30.3 380 487 2" 5B4 15B4 15.3 3012 72 708 49160  29087 <85 <66
Φ30"x36" 18.5 25 35.9 380 525 2" 5B5 14B5 17.2 3386 83 815 55350 32753 <88 <66
Φ30"x36 22 30 42.5 380 578 2" 5.5B5 14B5 18.5 3642 94 921 59550 35235 <90 <68
Φ36"x36" 18.5 25 35.9 380 475 60mm 5.5B5 17B5 15.5 3051 92 898 58830  34814 <90 <67
Φ36"x36" 22 30 42.5 380 539 60mm 5.5C5 15C5 17.1 3366 99 970 65050 38490 <90 <70
Φ36"x36" 30 40 56.8 380 555 60mm 6C5 16C5 18.5 3642 105 1028 70480 41705 <90 <75
