风机产品

4-72-A式离心式通风机

4-72-A系列离心式通风机是我国使用最早最的风机，也是使用最普遍的风机，该风机为单进风形式结构后倾风轮设计具有良好的气动性能，可用于一般工厂净化设备、排尘设备、涂装设备及大型建筑物的室内通风换气，空气处理设备、热风循环系统 等送风、换气设备配套使用。输送气体的种类为空 气和其他不自燃的、对人体无害的、对钢材料无腐蚀性的气体。

全国客户服务热线：0769-88813580

订购咨询
产品描述
　　4-72-A系列离心式通风机是我国使用最早最的风机，也是使用最普遍的风机，该风机为单进风形式结构后倾风轮设计具有良好的气动性能，可用于一般工厂净化设备、排尘设备、涂装设备及大型建筑物的室内通风换气，空气处理设备、热风循环系统 等送风、换气设备配套使用。输送气体的种类为空 气和其他不自燃的、对人体无害的、对钢材料无腐蚀性的气体。气体内不许有粘性物质，所含的尘土 及硬质颗粒物≤150mg/m'，气体的温度≤80C。 B4-72-A型的为防爆型风机它的空气性能和外形结构与4-72型同一机号完全相同,除叶轮材质使用ZL104铝和电机采用防爆型电机外可作为易燃易爆挥发性气体的通风换气之用。

4-72 (A式)离心式通风机性能技术参数

型号(No.) 功率(KW) 转速(r/min) 流量(m3h) 压力(Pa)
2.8AC 1.5 2900 1199-2497 1054-642
3.2AC 2.2 2900 1789-3728 1378-840
1.1 1450 895-1863 343-210
3.6AC 3 2900 2824-5584 1673-1048
1.1 1450 1412-2792 417-262
4AIC 5.5 2900 4253-7864 2135-1399
1.1 1450 2126-3922 531-349
4.5AC 7.5 2900 6055-11196 2707-1773
1.1 1450 3027-5598 672-441
5A/C 15 2900 8192-16382 3378-2140
2.2 1450 4096-8192 837-532
5.6AC 22 2900 10155-25783 4159-2336
3 1450 5010-12889 1017-578
6A 5.5 1450 7420-15900 1272-848
4 1450 7078-14154 1207-767
1.5 960 4685-9371 528-336
7A 11 1450 11238-22476 1643-1043
7.5 1450 8480-19080 1480-901

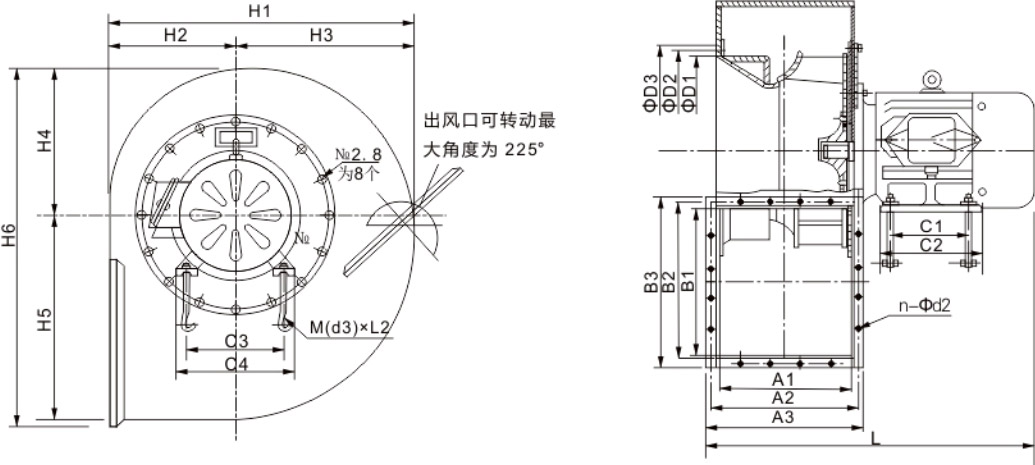

4-72-A系列离心式通风机外形及安装尺寸图


4-72-A系列离心式通风机外形及安装尺寸表

型号
(No.)		 进风口 出风口
ΦD1 ΦD2 ΦD3 A1 A2 A3 B1 B2 B3 n-Φd2
2.8 280 310 330 200 230 260 230 260 290 16-Φ8
3.2 320 350 370 230 260 290 260 290 320 16-Φ8
3.6 360 400 430 250 280 310 290 320 350 16-Φ8
4 400 440 470 280 310 340 330 360 390 20-Φ8
4.5 450 500 530 320 360 390 360 400 440 20-Φ8
5 500 550 580 350 380 410 400 440 480 20-Φ8
6 600 650 680 420 460 500 480 520 560 24-Φ10
7 Φ700 Φ750 Φ780 490 540 590 560 610 660 24-Φ10


安装及外形尺寸 电动
机重
(kg)		 叶轮
重
(kg)		 风机重
(不包括电动机)
(kg)
C1 C3 C4 C2 H1 H2 H3 H4 H5 H6 L
100 140 180 150 460 190 270 260 320 580 485 21 6 22
100 140 180 150 520 210 310 290 360 650 514 22 7 30
125 170 539 24
100 140 180 150 590 240 350 320 400 720 543 22 10 45
140 160 205 185 603 32
100 140 180 150 650 270 380 330 450 780 571 22 14 62
140 216 280 210 706 65
100 140 180 150 730 300 430 390 500 890 606 22 20 83
140 216 280 210 741 70
140 160 205 185 810 330 480 420 560 980 701 32 22 90
210 254 330 275 871 123
140 160 205 185 980 400 580 450 650 1100 771 30 27 135
190 245 195 791 45
210 254 330 275 1200 500 700 580 820 1400 992 123 33 165
