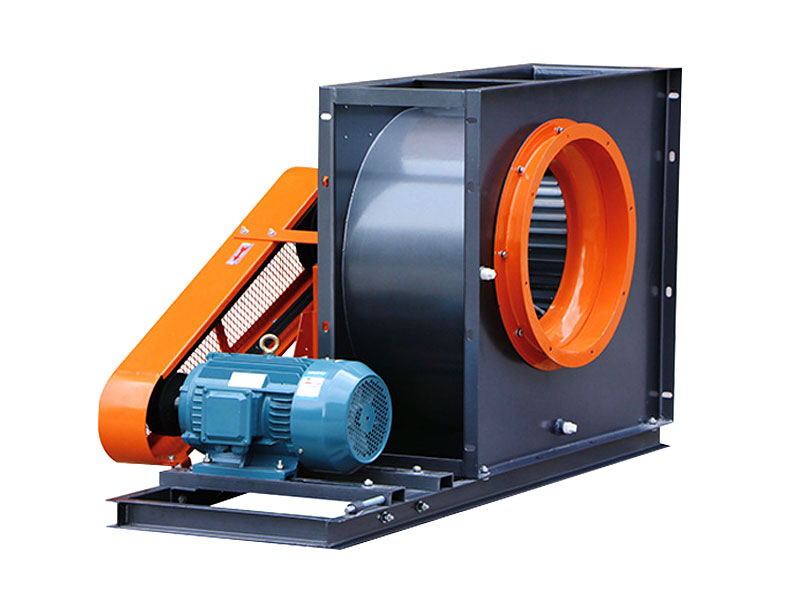

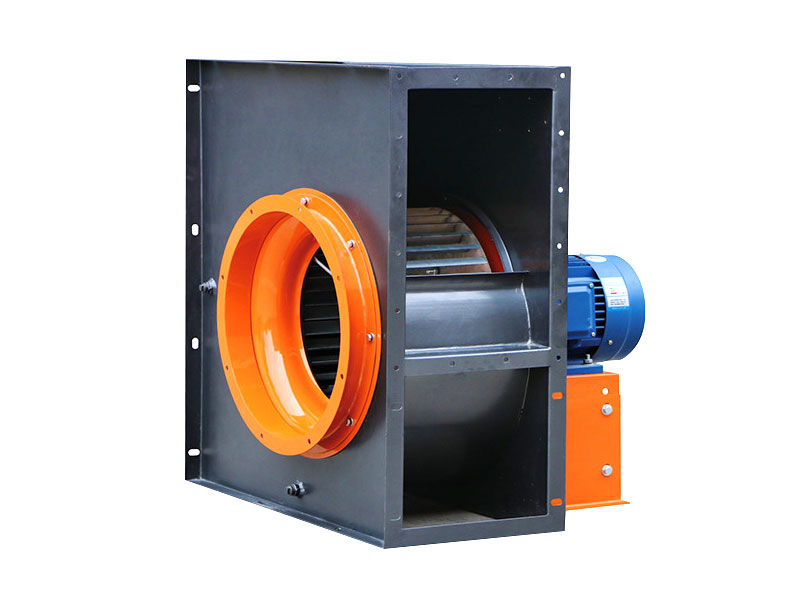

HT3-48-C高效油烟净化专用风机

◎ 采用前倾多翼式叶轮，风量大，静压高,特别适用于大阻力抽油烟系统
◎ C式皮带传动方式，可通过改变带轮的传动比来调整风机的性能参数
◎ 通用的底座结构,实现了风机角度的互换
◎ 配套专用整体轴承座，不受油烟影响，使用寿命长
◎ 方形机壳设计，可实现角度互换
◎ 没有清理门(按客户需求)，方便清理维护
◎ 设有排油咀，方便客户排出机壳积油
◎ 配套优质电机，确保使用寿命
◎ 严禁全开或在低阻力的管道系统使用，会导致电机过载而烧毁

全国客户服务热线：0769-88813580

订购咨询
产品描述
◎ 采用前倾多翼式叶轮，风量大，静压高,特别适用于大阻力抽油烟系统
◎ C式皮带传动方式，可通过改变带轮的传动比来调整风机的性能参数
◎ 通用的底座结构,实现了风机角度的互换
◎ 配套专用整体轴承座，不受油烟影响，使用寿命长
◎ 方形机壳设计，可实现角度互换
◎ 没有清理门(按客户需求)，方便清理维护
◎ 设有排油咀，方便客户排出机壳积油
◎ 配套优质电机，确保使用寿命
◎ 严禁全开或在低阻力的管道系统使用，会导致电机过载而烧毁

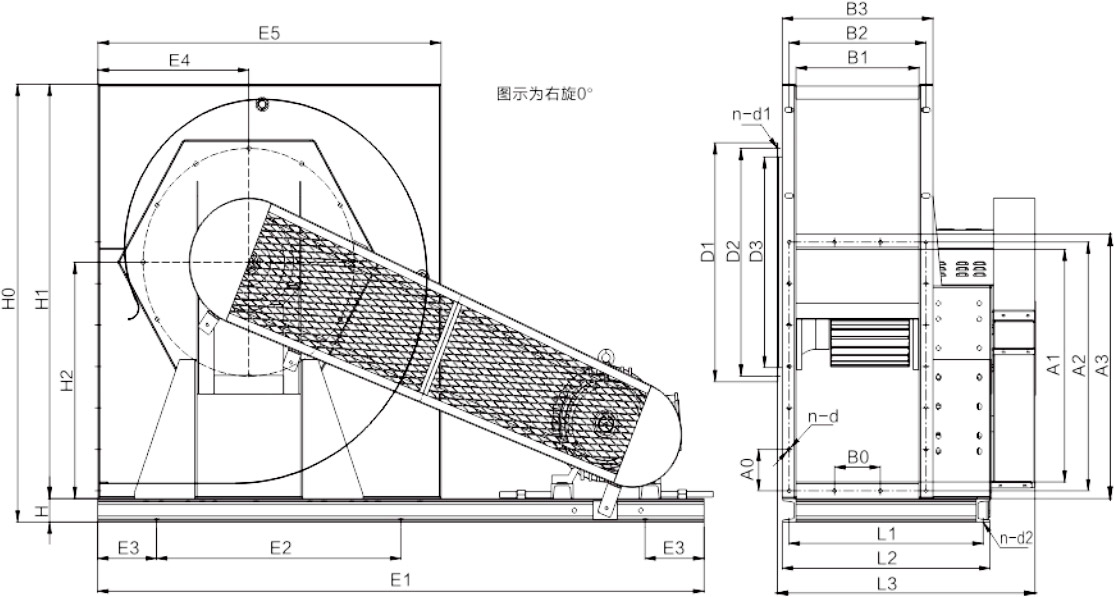

机型 出风口 进风口 外形及安装尺寸
A0 A1 A2 A3 B0 B1 　 B3 n-d D1 D2 D3 n-d1 L1 L2 L3 n-d2
4C 123.5 450 494 536 97 250 290 330 10+4-Φ8 475 440 405 8-Φ12 435 470 615 6-Φ13
4.5C 136 500 544 586 107 280 320 360 10+4-Φ8 530 490 455 8-Φ12 465 505 650 6-Φ13
5C 120.5 560 602.5 644 118 315 355 395 12+4-Φ10 580 540 505 12-Φ12 520 560 690 6-Φ13
5.6C 112 630 672 714 132 355 395 435 14+4-Φ10 650 610 565 12-Φ14 560 600 750 6-Φ13
6.3C 125.5 710 753 799 222 400 445 490 14+6-Φ10 730 680 635 12-Φ14 610 650 810 6-Φ13
7C 135 760 810 855 250 450 500 540 14+6-Φ10 714 769 810 12-Φ14 714 757 910 6-Φ13
8C 135 895 945 990 275 500 550 590 16+6-Φ10 805 870 910 12-Φ14 764 807 970 6-Φ13

机型 外形及安装尺寸 0° 9° 180°
E1 E2 E3 E4 E5 H H0 H2 H1 H2 H0 H1 H2 H0 H1
4C 1370 525 170 336 730 63 863 800 464 793 730 394 863 800 336
4.5C 1470 610 170 360 800 63 963 900 517 863 800 440 963 900 383
5C 1600 615 170 390 890 63 1063 1000 570 953 890 500 1063 1000 430
5.6C 1750 705 170 435 990 63 1173 1110 633 1053 990 555 1173 1110 477
6.3C 1880 740 200 490 1120 63 1313 1250 715 1183 1120 630 1313 1250 535
7C 2056 850 200 498 1170 80 1450 1370 810 1250 1170 672 1450 1370 560
8c 2181 950 200 570 1295 80 1560 1480 879 1375 1295 725 1560 1480 601
